HUSB382C

HUSB382C是一款高性能、高集成的USB Type-C和USB Type-A端口控制器。當僅有單個端口連接時，會啟用USB PD或HVDCP快速充電協議；當兩個端口同時連接時，輸出電壓為5V。 HUSB382C是一個支持USB PD3.1的控制器，支持5個固定電壓輸出的FPDO和2個可配置電流、電壓的APDO。此外，HUSB382C還兼容BC1.2 DCP、Apple 2.4A、QC2.0/3.0/QC3+、AFC、FCP、SCP和PE1.1+/2.0協議。 HUSB382C內置了多種必要的保護機制，包括過壓保護（OVP）、欠壓保護（UVP）、欠壓閉鎖（UVLO）、過流保護（OCP）、快速過流保護（FOCP）和熱關斷保護（TSD）。HUSB382C采用ESSOP-10L封裝。

產品詳情

產品概述

典型應用電路

產品特性

超高集成度的USB Type-A和USB Type-C雙端口快充控制器
符合USB Type-C 2.1和USB PD3.1標準

- 支持5V、9V、12V FPDO

- 支持2個可編程APDO

支持BC1.2 DCP和HVDCP快充協議

- BC1.2 DCP模式

- Apple 5V 2.4A模式

- QC2.0/3.0/QC3.0+ A 類或 B 類模式

- AFC、FCP 和 SCP 協議

- PE1.1+/2.0 協議

支持單端口快充模式和多端口5V共享模式
集成N-MOSFET并帶有軟啟動功能
集成電流檢測電阻
內部補償?shù)暮銐汉秃懔骺刂?/span>
多檔線纜補償選項
集成過壓保護（OVP）、欠壓保護（UVP）、欠壓閉鎖（UVLO）、過流保護（OCP）、快速過流保護（FOCP）和熱關斷保護（TSD）

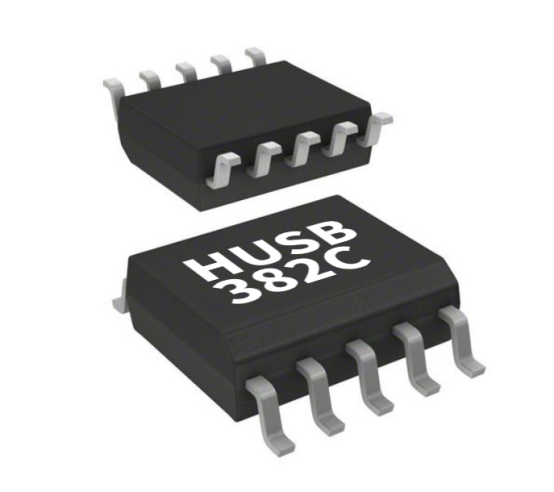

l 采用 ESSOP-10L 封裝
±5 kV HBM ESD

典型應用

電源適配器

車載充電器

評估板套件

HUSB382C

18126113032

產品詳情

產品概述

典型應用電路

產品特性

超高集成度的USB Type-A和USB Type-C雙端口快充控制器
符合USB Type-C 2.1和USB PD3.1標準

- 支持5V、9V、12V FPDO

- 支持2個可編程APDO

支持BC1.2 DCP和HVDCP快充協議

- BC1.2 DCP模式

- Apple 5V 2.4A模式

- QC2.0/3.0/QC3.0+ A 類或 B 類模式

- AFC、FCP 和 SCP 協議

- PE1.1+/2.0 協議

支持單端口快充模式和多端口5V共享模式
集成N-MOSFET并帶有軟啟動功能
集成電流檢測電阻
內部補償?shù)暮銐汉秃懔骺刂?/span>
多檔線纜補償選項
集成過壓保護（OVP）、欠壓保護（UVP）、欠壓閉鎖（UVLO）、過流保護（OCP）、快速過流保護（FOCP）和熱關斷保護（TSD）
l 采用 ESSOP-10L 封裝
±5 kV HBM ESD

典型應用

電源適配器

車載充電器

評估板套件
