產品概述

HUSB252是為USB Type-C DRP產品設計的。它可以支持多個可編程電源對象(PDO)并帶有可編程電壓和電流,適用于不同的應用,例如PPS PDO。所有的PDO都完全符合USB PD 3.1規范Rev.1.8.此外,HUSB252支持多種DPDM充電協議。D+和 D-引腳均可配置以支持 QC2.0、QC3.0、AFC、FCP、SCP、UFCS 和 Divider 3 模式，這為舊設備提供了出色的兼容性。它集成了一個GATE驅動器，用于控制VIN與VBUS的導通，從而保護通過 Type-C連接器連接的設備。在CC1、CC2引腳上的高耐壓和保護措施為系統提供了更高的可靠性。

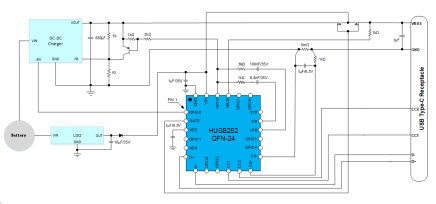

典型應用電路

產品特性

·

支持USB Type-C DRP及PD協議：

·

 - 符合USB Type-C規范Rev.2.1

 - 符合USB PD規范Rev.3.1

·

集成了VCONN電源用于eMarker檢測

·

·

集成了高壓驅動器用于N-MOSFET

·

·

支持多種DPDM充電協議：

·

 - BC1.2 DCP和Divider 3

 - QC2.0、QC3.0、AFC、FCP、SCP、UFCS

·

USB Type-C連接器引腳的最大電壓等級可達30V

·

·

支持死電池功能以作為SINK請求電源

·

·

可編程恒壓及恒流控制

·

·

故障保護包括過壓保護、過流保護、短路保護、過溫保護、欠壓保護、CC過壓保護、DPDM過壓保護、熱關斷保護

·

·

集成了帶有MTP存儲器的MCU

·

·

所有Type-C連接器引腳的HBM ESD評級為±1500V

·

典型應用
