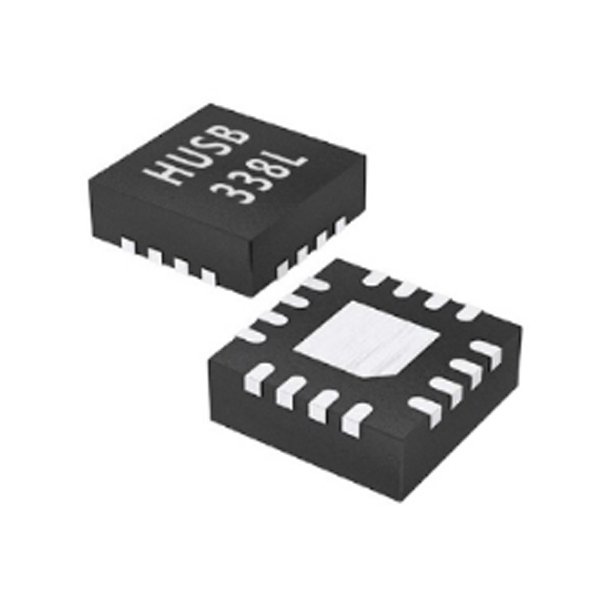

HUSB338L是一顆高性能、高集成度的USB Type-C Power Delivery (電力傳輸)控制器。它集成了PD3.0、PD2.0、PPS、QC2.0/3.0和BC1.2等協議。HUSB338L適用于電源適配器、手機充電器、車載充電器和移動電源等應用場合。通過USB PD3.0認證，TID號 1000189，XID號0005399。HUSB338L采用SOP-14L QFN-16L和SSOP-10三種不同封裝。

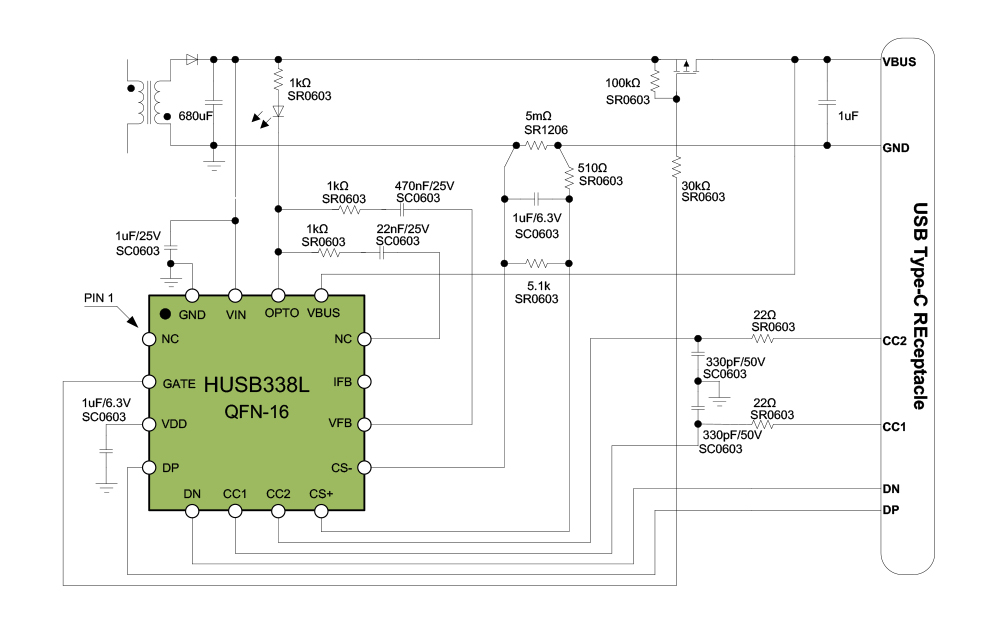

　　典型應用電路:

　　產品特性:

　　通過USB PD3.0認證。TID號1000189, XID號0005399

　　支持USB Type-C 1.2和USB PD3.0標準

　　支持5V、9V、12V和15V 四個FPDO和一個APDO

　　支持BC1.2 DCP模式

　　支持QC2.0 5V，9V和12V離散調壓

　　支持QC3.0 3.6V ~ 12V的200mV步進連續調壓

　　集成電壓環路補償和電流環路補償網絡

　　已經包含次級側補償電路，如TL431

　　VBUS和VIN引腳快速放

　　寬工作電壓范圍：3.3V至20V

　　低待機功耗 - 250μA

　　支持線路阻抗補償

　　CC引腳支持20V高壓，有效保護CC腳與VBUS短路的風險

　　支持恒壓環路(CV)和恒流環路(CC)

　　集成VCONN電源和eMarker檢測功能

　　支持OTP, VIN OVP, VIN UVP, VIN UVLO和OCP等保護功能

　　支持SOP-14L，QFN-16L和SSOP-10L封裝

　　±5 kV ESD HBM

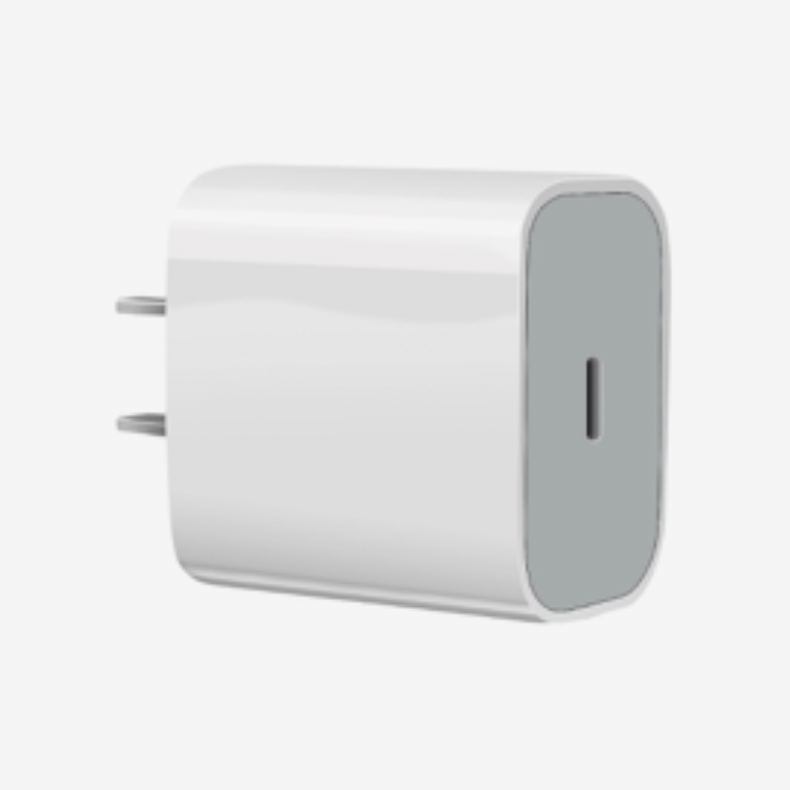

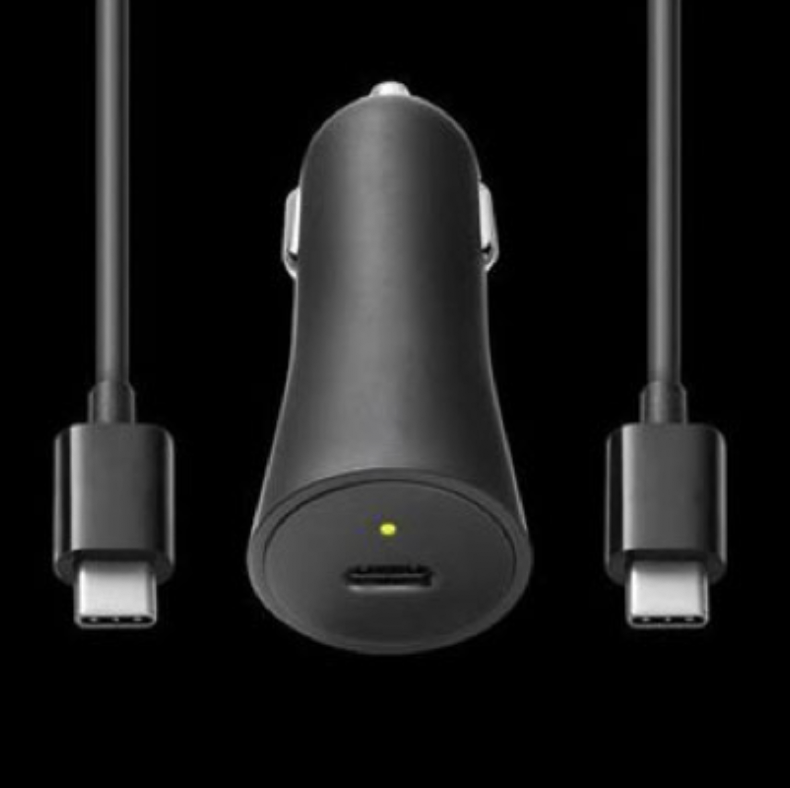

　　典型應用:

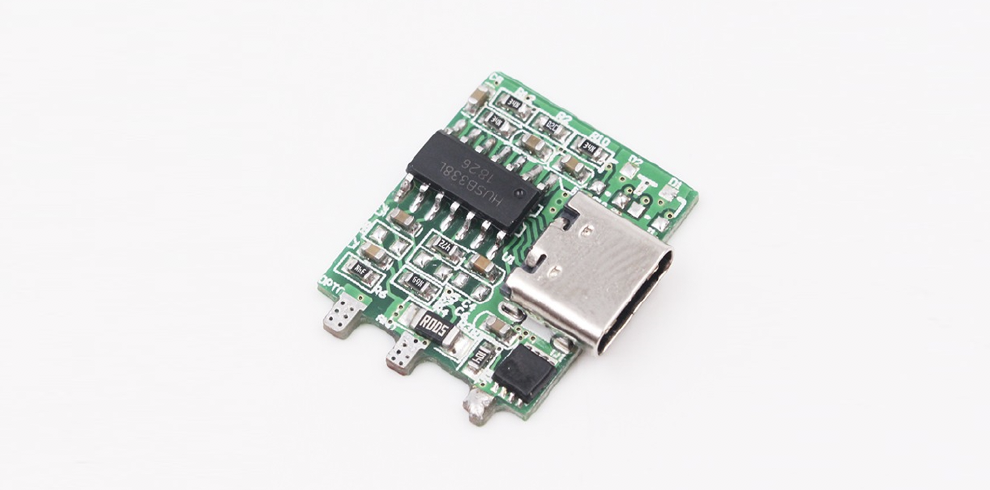

　　評估板套件：
