HUSB338C是專為小功率Type-C應用設計的芯片。HUSB338C支持PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2 DCP、AFC、FCP和SCP協議。它支持5V、9V和12V三檔FPDO和5V Prog，9V Prog兩個APDO。HUSB338C可通過硬件配置PS0, PS1 Pins來提供7個不同的功率等級選擇。HUSB338C集成了所有必需的保護，例如過壓保護 (OVP)、欠壓保護 (UVP)、欠壓鎖定 (UVLO)、過流保護 (OCP)、快速過流保護 (FOCP)和過溫保護 (TSD)等。HUSB338C采用3mm x 3mm QFN-16L封裝。

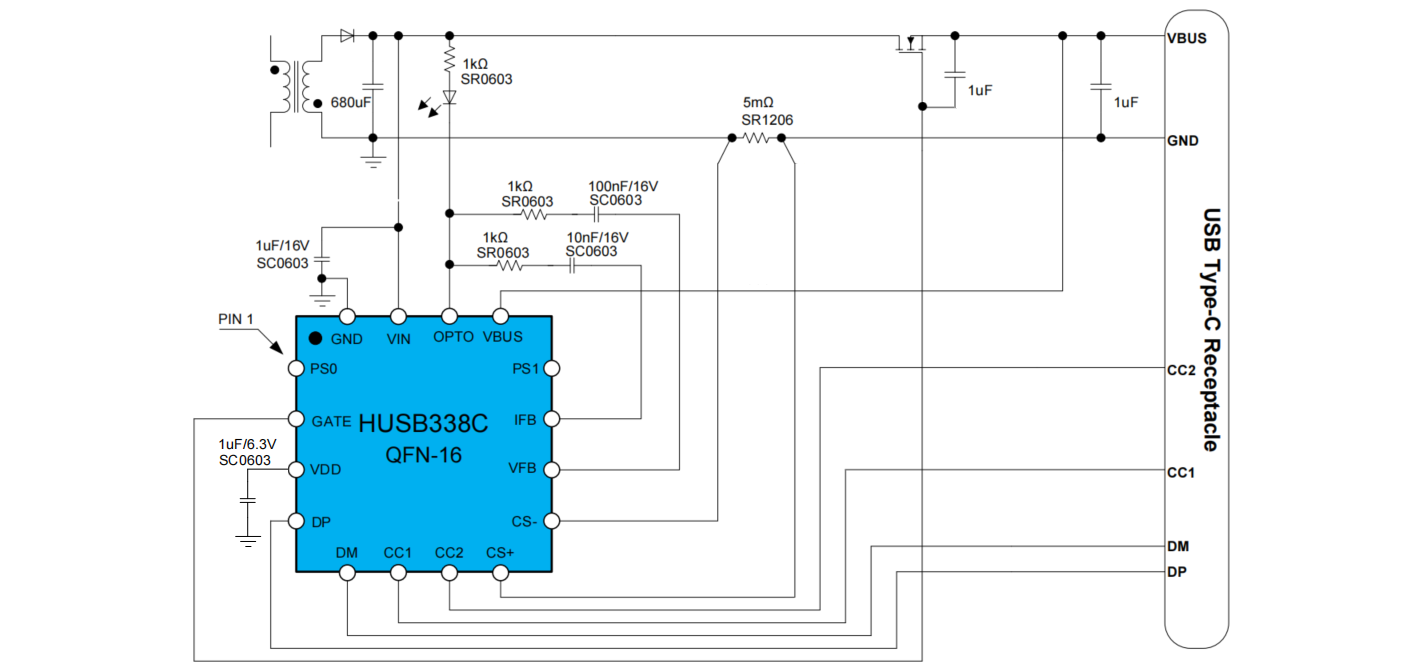

　　典型應用電路:

　　產品特性:

　　USB PD認證TID: 1000189

　　支持USB Type-C 2.0和 PD3.0規范

　　支持5V，9V和12V FPDO

　　支持5V Prog和12V Prog

　　支持BC1.2DCP, 5V 2.4A和HVDCP快充協議，包括QC2.0/3.0 ClassA, AFC, FCP, SCP等

　　l支持驅動外部N-MOS

　　提供7種功率選擇通過PS0,PS1 Pins的硬件配置

　　低工作電流

　　集成OVP, UVP, UVLO, OCP, FOCP和TSD 保護

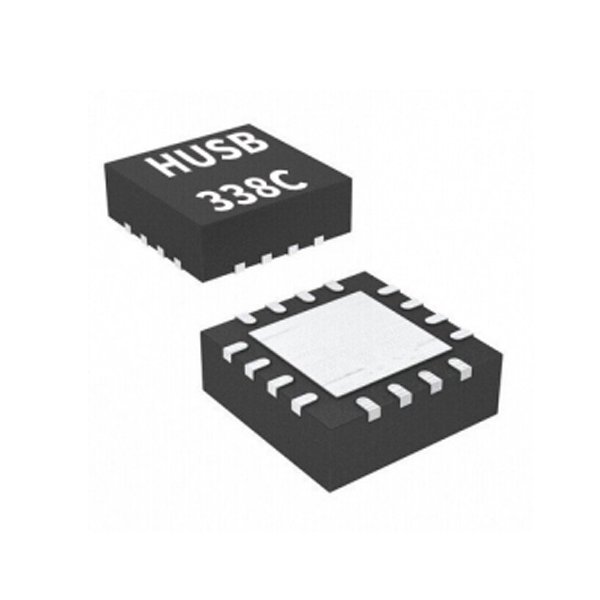

　　3mm x 3mm QFN-16L封裝

　　典型應用:

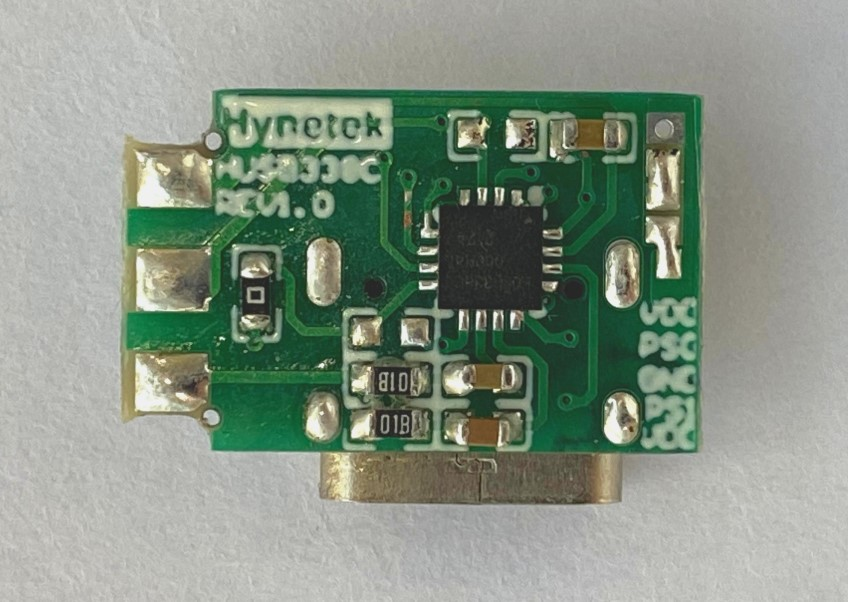

　　評估板套件:
