HUSB338A是一顆高性能、高集成度的USB Type-C Power Delivery (電力傳輸)控制器。它集成了PD3.0、PD2.0、QC2.0/QC3.0和BC1.2 DCP等協議。HUSB338A適用于電源適配器、手機充電器、車載充電器和移動電源等應用場合。HUSB338A支持QFN-16L封裝形式，有兩種規格：規格一是HUSB338A_A000B，適用于旅充應用，18W功率等級，支持PD3.0 5V3A、9V2A、12V1.5A，QC2.0/3.0和BC1.2 DCP輸出。規格二是HUSB338A_B000B，適用于車充應用，18W功率等級，支持PD3.0 5V3A、9V2A和BC1.2 DCP輸出。HUSB338A采用4mm x 4mm QFN-16L封裝。

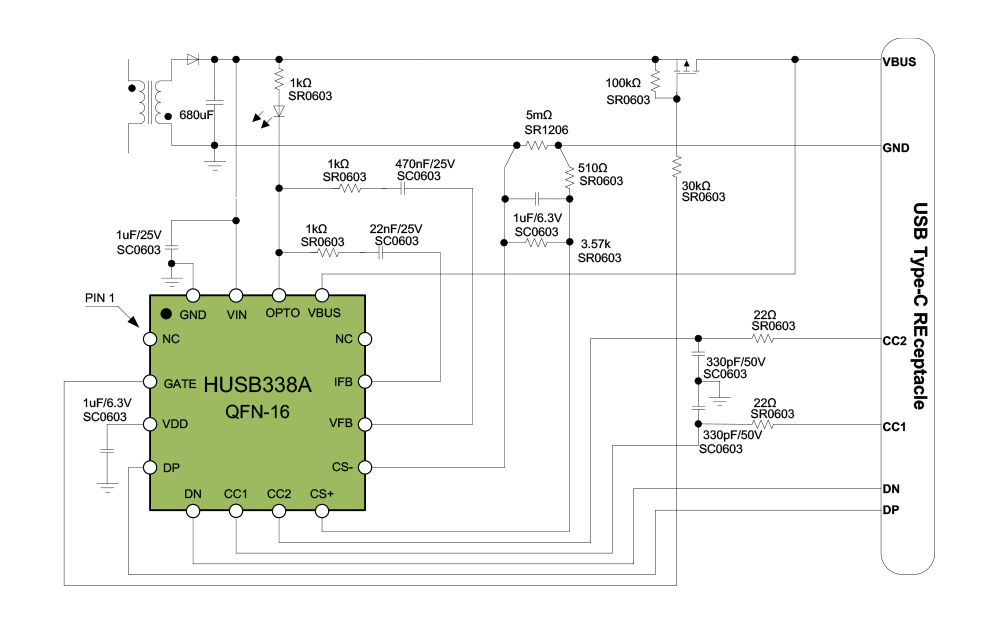

　　典型應用電路:

　　產品特性:

　　通過 USB PD3.0 認證。TID號1000189, XID號0005399

　　規格型號一: HUSB338A_A000B

　　PD3.0 5V3A, 9V2A 12V1.5A

　　QC2.0 5V，9V 和 12V 離散調壓

　　QC3.0 3.6V ~ 12V 的200mV步進連續調壓

　　BC1.2 DCP 模式

　　規格型號二: HUSB338A_B000B

　　PD3.0 5V3A, 9V2A

　　BC1.2 DCP 模式

　　支持?jǐn)U展 5V2.4A 模式

　　集成電壓環路補償和電流環路補償網絡

　　已經包含次級側補償電路，如TL431

　　VBUS 和 VIN 引腳快速放電

　　寬工作電壓范圍：3.3V至20V

　　支持線路阻抗補償100mΩ

　　CC引腳支持20V高壓，有效保護CC腳與VBUS短路的風險

　　支持 OTP, VIN OVP, VIN UVP, VIN UVLO 和 OCP 等保護功能

　　低待機功耗 - 250μA

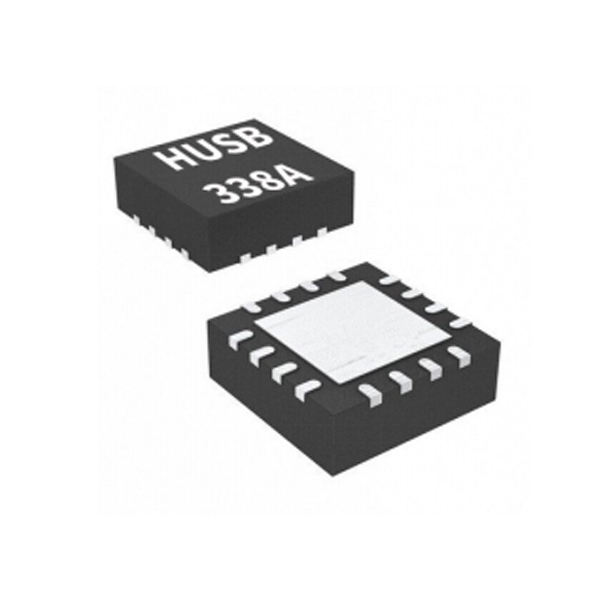

　　QFN-16L 封裝

　　±5kV ESD HBM

　　典型應用:

　　評估板套件：
