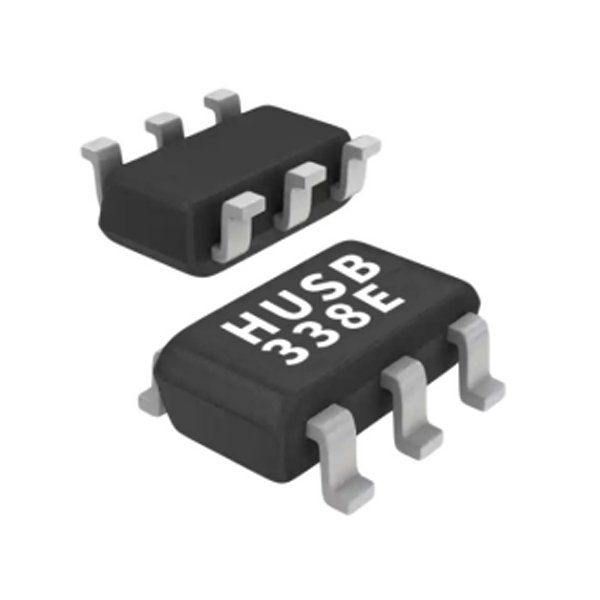

HUSB338E是一顆高集成，0外圍的USB PD3.0協議芯片。它能夠支持3個FPDO和2個APDO。這些PDO可以通過PS引腳進行配置，方法是將一個電阻連接在PS引腳和GND引腳之間。此外，PS引腳還可以被配置為輸出2.7V電壓，并與D+/D-相連，以支持Apple mode 2.4A充電。HUSB338E集成了多種保護功能，包括VBUS過電壓保護 (OVP)、欠壓閉鎖(UVLO)和熱關斷保護(TSD)。封裝采用SOT23-6L。

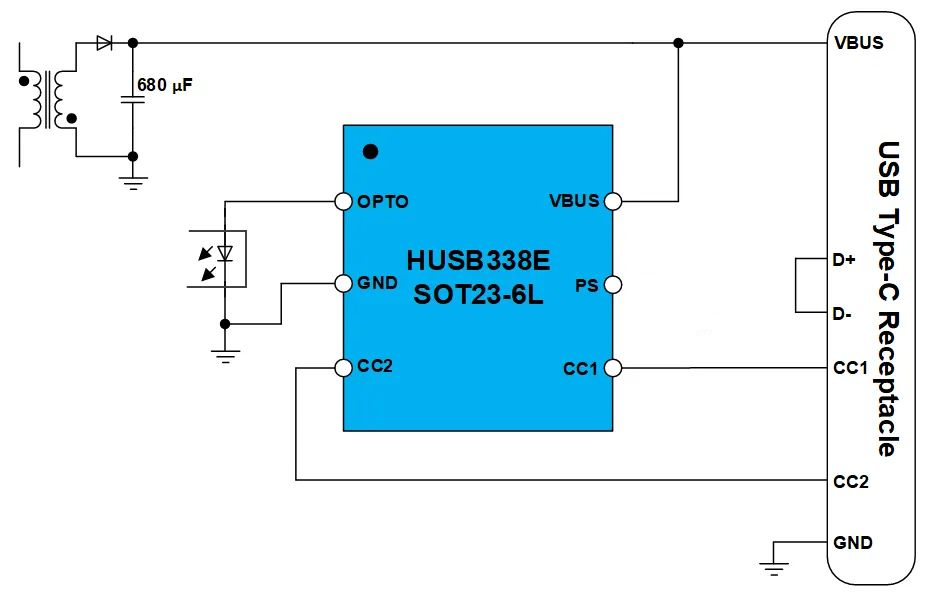

　　典型應用電路：

　　產品特性:

　　USB Type-C and PD Source

　　- 支持5V、9V和12V的固定PDO(FPDOs)

　　- 支持5V和9V的可編程PDO(Prog APDOs)

　　? 通過PS引腳實現多種功率等級：

　　- 懸空時：20W(支持PPS)

　　- 連接至GND時：25W(不支持12V FPDO)

　　- 通過51kΩ電阻連接至GND時：20W (不支持PPS)

　　- 通過20kΩ電阻連接至GND時：25W (支持12V FPDO)

　　? PS引腳可配置為輸出2.7V，以支持Apple mode充電

　　? 集成了過電壓保護(OVP)和熱關斷保護(TSD)

　　? USB IO引腳具有±2kV人體模型ESD防護等級

　　典型應用:

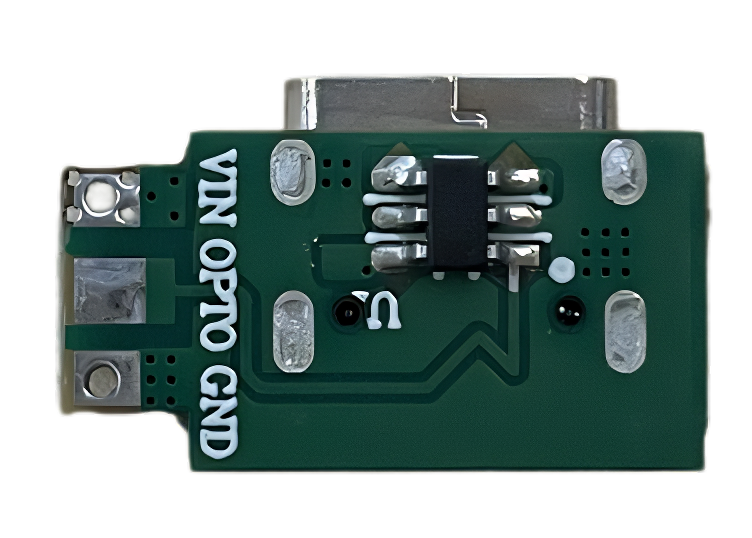

　　評估板套件:
