特征

1.5A連續輸出電流能力

4.5V至36V寬工作輸入范圍，33V輸入過壓保護

集成36V、250mΩ高壓側和36V、140mΩ低壓側功率MOSFET開關

效率高達97%

內部軟啟動限制了開啟時的涌入電流

內部補償以節省外部組件

輸入欠壓鎖定

輸入過壓保護，保護設備免受

在高壓大電流條件下工作

輸出過壓保護

高側電流輸出短路保護

限制和低壓側電流限制，以保護硬短路中的設備

超溫保護

輕載時的脈沖跳過模式，以提高輕載效率

低ESR陶瓷輸出電容器穩定

固定150KHz開關頻率

強大的外部組件和強大的內部保護功能

提供SOP-8包裝

說明

PL8311是單片36V，1.5A降壓

開關調節器。PL8311集成了一個36V 250mΩ

高壓側和36V、140mΩ低壓側MOSFET

在4.5V以上提供1.5A連續負載電流

36V寬工作輸入電壓，33V輸入

電壓保護。峰值電流模式控制

提供快速的瞬態響應和循環

電流限制。

PL8311具有可配置的線路壓降補償，

可配置的充電電流限制。CC/CV模式

控制提供了一個平滑的過渡

恒流充電和恒壓

充電階段。內置軟啟動可防止浪涌

通電時的電流。

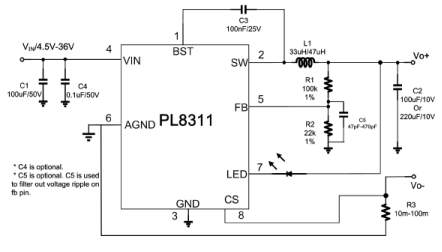

典型應用示意圖

應用

USB車載充電器

便攜式充電裝置

通用DC-DC轉換
