產品概述

HUSB311C是一款USB Type-C PD控制器，符合最新的USB Type-C和PD3.1標準。它實現了USB Type-C端口供電控制、USB Type-C CC控制與采樣以及USB PD信息傳輸。HUSB311C每個CC線均可支持可編程的Rp和Rd設置。它可以進行USB Type-C檢測，包括連接和方向。HUSB311C集成了一個完整的BMC編碼，包括接收器和發射器。有了物理層的USB BMC電源傳輸協議，HUSB311C能夠處理PD協議并支持高達100W的任何功率，并根據需要進行角色轉換。BMC PD模塊能夠完全支持Type-C規格的替代接口。HUSB311C使用I2C與TCPM進行通信，通過采用INT信號來請求中斷。HUSB311C采用WLCSP-9B封裝。

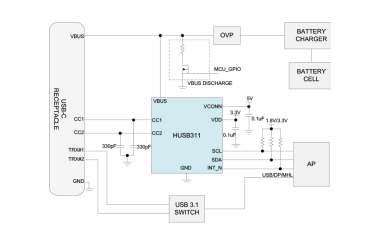

典型應用電路

產品特性

·

USB PD雙重角色(Dual-Role Port)

·

·

Host模式、Device模式和DRP模式的插拔檢測

·

·

電流能力廣播和檢測

·

·

線纜類型識別

·

·

支持死電池模式

·

·

支持VCONN模式

·

·

超低功耗待機模式

·

·

帶有指示針的簡單I2C接口

·

·

用于雙端口應用的雙從機地址

·

·

支持BIST模式

·

·

支持1.2V的I2C通信

·

·

可編程的默認設置

·

·

WLCSP-9B封裝

·

典型應用

評估板套件
