產品概述

HUSB238A是一個高度集成的獨立的USB Type-C?和Power Delivery（PD）Sink控制器。該控制器 HUSB238A集成了CC邏輯、USB PD協議和傳統協議。HUSB238A可以在I2C模式和GPIO模式下運行。在I2C模式下，一個I2C主站可以訪問HUSB238A來配置設置、回讀狀態并執行高級功能，如DR交換，VDM信息。而在GPIO模式下，配置是通過設置引腳實現。HUSB238A的超低工作電流有助于系統降低總功耗，并適合電池應用。HUSB238A采用QFN 3 mm x 3 mm-16L封裝。

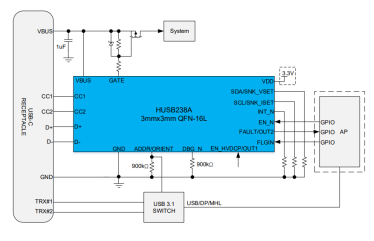

典型應用電路

產品特性

·

全自主的USB Type-C?和USB PD Sink控制器

·

·

支持Type-C V2.1 & USB PD3.1標準

·

·

可對FPDO請求進行硬件配置

·

·

支持高達48 V/5 A的PDO

·

§

GPIO模式：支持最大28 V/3.25 A EPR PDO

§

§ I2C模式：支持APDO，最大48 V/5 A EPR PDO和 EPR AVS

·

自動檢測BC1.2、 Divider 3、 QC2.0傳統協議

·

·

支持SOP'檢測

·

·

低功耗： IVDD< 45 μA

·

·

 集成VBUS開關驅動

·

·

支持死電池

·

·

VBUS過壓和欠壓保護

·

·

 過溫保護，過溫保護門限可配置

·

·

4 kV HBM ESD

·

·

3 mm x 3 mm QFN-16L 封裝形式

·

典型應用

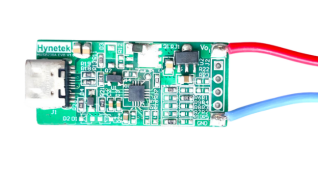

評估板套件
