產品概述

HUSB238是一款高度集成的USB PD受電端芯片（PD Sink，也叫PD誘騙芯片）。傳輸?shù)念~定功率可達100W。它兼容PD3.0 V1.3和Type-C V1.4。它還可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充電協議。這種方案也被稱為桶形連接器替換(Barrel Connector Replacement)，旨在替代傳統的桶形連接器和DC插座(DC JACK)。HUSB238已經獲得USB-IF認證，TID3666。它可以用于具有傳統桶形連接器或USB micro-B電源連接器的電子設備，如物聯網設備、無線充電器、無人機、智能揚聲器、電動工具和其他設備。

HUSB238采用DFN-10L封裝。

典型應用電路

產品特性

·

USB-IF 認證 TID 3666

·

·

設備端USB PD sink控制器

·

·

支持Type-C 1.4 & USB PD3.0標準

·

§

可配置Rd

§

§

支持死電池

§

·

傳統的USB受電設備

·

§

 BC1.2 SDP, CDP和DCP檢測

§

§

Apple Divider 3檢測

§

·

3.0至25 V工作電壓范圍

·

·

 VIN, GATE最高耐壓30 V

·

·

CC1和CC2引腳25 V高壓保護

·

·

外部電阻網絡設置動態申請電流電壓值（VSET & ISET)

·

·

I2C 通信實現高級PDO申請

·

·

 Cable應用可模擬eMarker功能，適用于電流大于3A應用

·

·

 集成負載開關驅動，可驅動PMOS或者負載開關芯片

·

·

VBUS過壓和欠壓保護

·

·

 過溫保護，過溫保護門限可配置

·

·

低功耗

·

·

DFN-10L 封裝形式

·

·

工作溫度范圍：-40°C - 125°C

·

典型應用

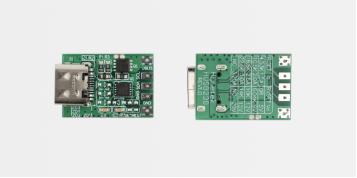

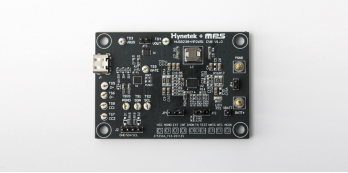

評估板套件
