產品概述:

HUSB237 是一款極具性價比的最簡PD Sink取電芯片，支持PD3.1協議包含 FPDO 5V/9V/12V/15V/20V三個檔位，可通過VSET PIN（GND/75k/Float/4.7nF/20nF)設置目標請求電壓，電流可以直接根據目標請求電壓Source的廣播電流（by SourceCap），也可根據芯片配置來請求目標電流0.5A-5A；芯片同時支持BC1.2（SDP/CDP/DCP）以及QC2.0；HUSB237也支持eMarker功能即支持Sop’消息，從而支持請求最大功率100W（20V/5A）。

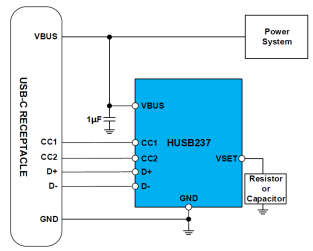

典型應用電路:

產品特性：

·

獨立USB PD（電力傳輸）受電控制器

·

·

支持USB PD受電功能，最高可達20 V / 5 A

·

·

支持死電池

·

·

支持QC2.0 12V

·

·

工作電壓范圍4.5 V至22 V

·

·

VBUS引腳具有25 V的耐壓能力

·

·

通過外置電阻或者電容設置目標RDO電壓

·

·

支持SOP’協議，模擬eMarker，適用于輸出電流大于3 A的線纜應用

·

·

功耗：在5 V時為1.15 mA

·

封裝形式：DFN2x2-6L封裝和SOT23-5L封裝

USB IO引腳具備±2kV的人體模型（HBM）靜電放電防護等級

典型應用

評估板套件
