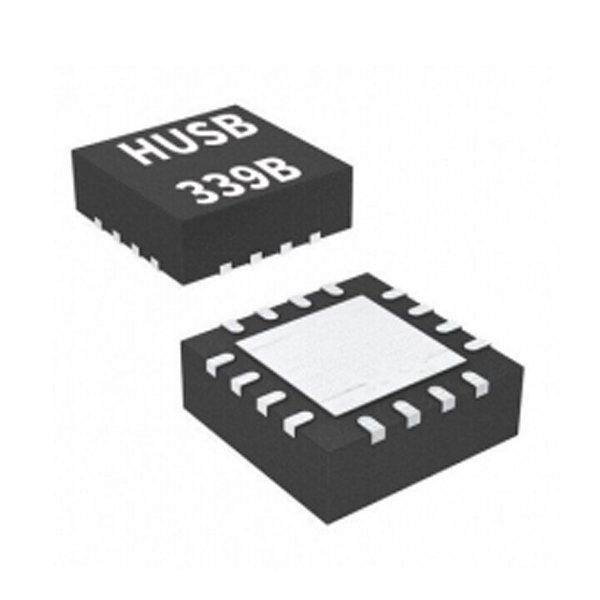

HUSB339B是一款高性能、高集成度的USB Type-C PD Source控制器。 HUSB339B支持PD3.0、PD2.0、QC2.0/QC3.0、AFC、FCP、BC1.2 DCP和5V2.4A。 HUSB339B集成了所有必需的保護功能，例如過溫保護 (OTP)、過壓保護 (OVP)、欠壓保護 (UVP) 和欠壓鎖定 (UVLO)。HUSB339B采用4mm x 4mm QFN-16L封裝。

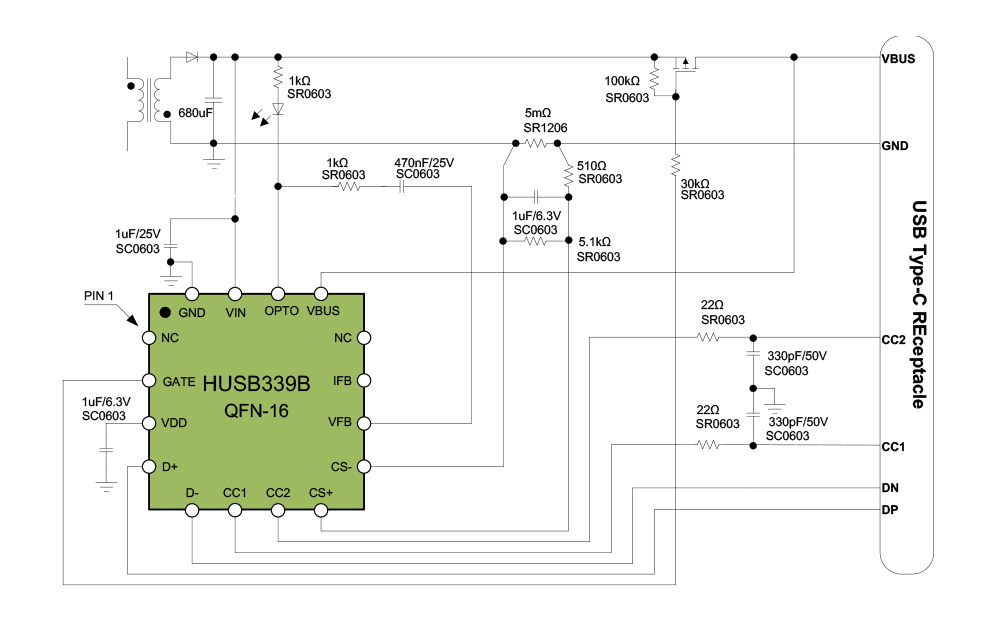

　　典型應用電路:

　　產品特性：

　　通過USB PD3.0 PPS 認證，TID 62

　　支持USB Type-C 1.2和USB PD3.0 標準

　　HUSB339B_A000B:

　　PD3.0 5V3A, 9V2.22A, 12V1.67A三檔FPDOs

　　QC2.0/3.0和FCP

　　BC1.2 DCP和5V2.4A

　　HUSB339B_B000B:

　　PD3.0 5V3A, 9V2.22A兩檔FPDOs

　　BC1.2 DCP和5V2.4A

　　HUSB339B_C000B:

　　PD3.0 5V3A, 9V2.22A, 12V1.67A三檔FPDOs

　　3.3-11V2.2A APDO

　　QC2.0/3.0和FCP

　　BC1.2 DCP和5V2.4A

　　集成恒壓 (CV) 回路補償和恒流 (CC) 回路補償網絡

　　集成二次側補償電路，如TL431

　　VBUS 和 VIN 引腳快速放電

　　電壓工作范圍：3.3V至12V

　　支持線纜壓降補償 - 50mΩ

　　OTP、VIN OVP、VIN UVP、VIN UVLO 和 OCP 保護

　　CC引腳支持20V高壓保護CC pin和VBUSs 引腳短路風險

　　QFN-16L封裝

　　±8kV ESD HBM

　　典型應用：

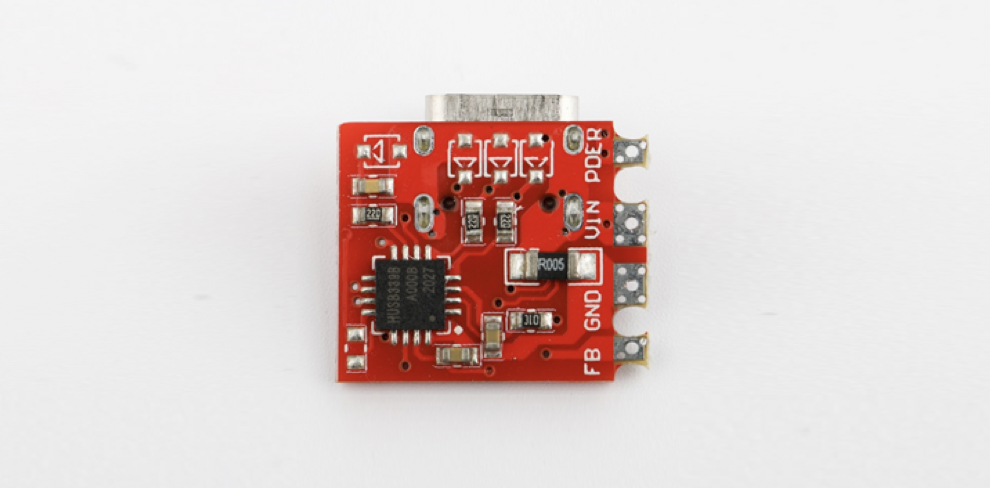

　　評估板套件：
