HUSB382C“零外WEI”的PD快充芯片

HUSB382C的亮點在于其“零外WEI”的設計理念。通過在ESSOP10封裝上內置集成所有VBUS開關、所有采樣電阻、所有環路配置阻容，極大程度簡化了設計方案。

2025-03-25 11:01:2930

HUSB382C的最大亮點在于其“零外圍”的設計理念。通過在ESSOP10封裝上內置集成所有VBUS開關、所有采樣電阻、所有環路配置阻容，最大程度簡化了設計方案。

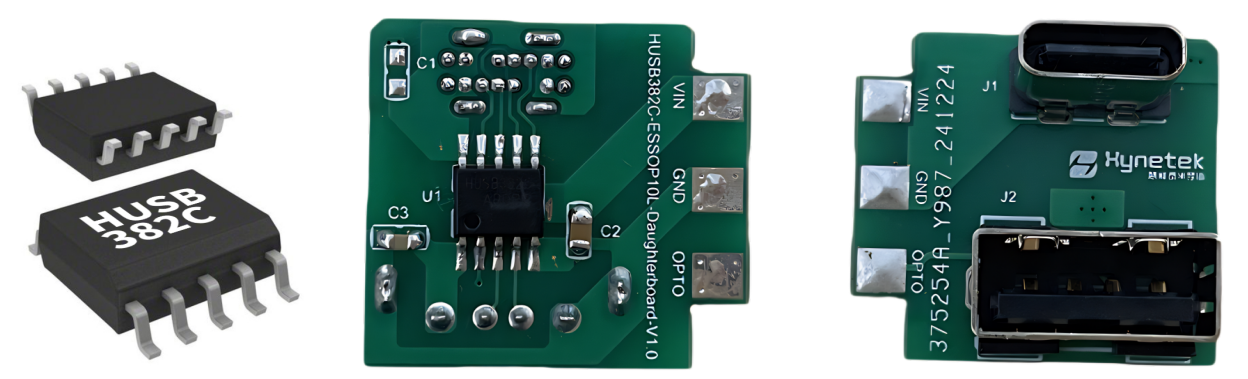

圖1：HUSB382C ESSOP10封裝及Demo圖

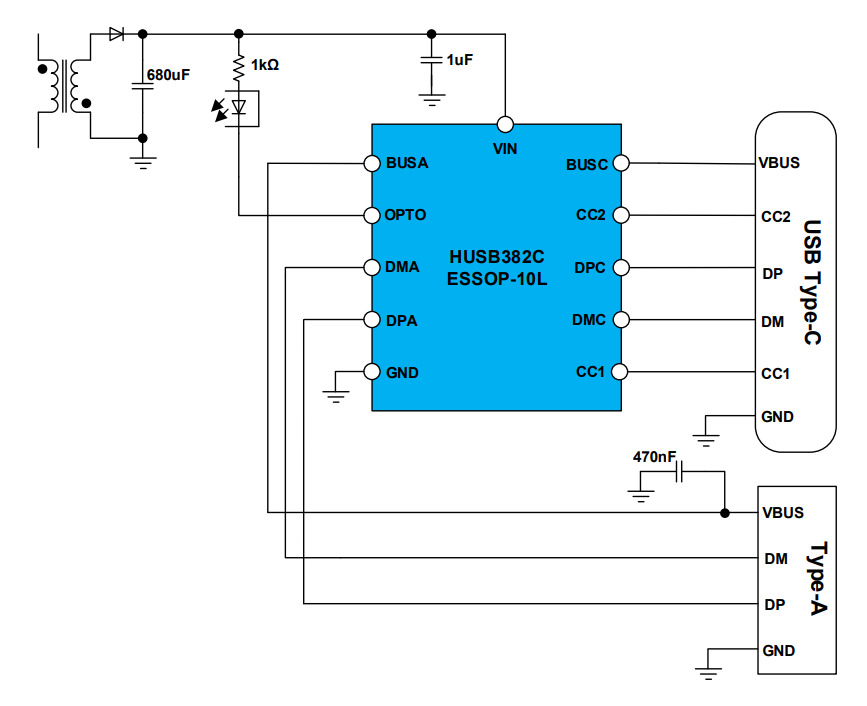

圖2：HUSB382C典型應用電路圖

圖2：HUSB382C典型應用電路圖

對于充電器制造商來說，布線的復雜程度往往決定了產品研發效率和成本。該方案兩個USB端口地直接相連，共用一個完整地平面。無需采樣電阻，無需單獨的電流采樣走線，PCB設計上只需要將兩個端口直接接地即可，再也沒有彎彎繞繞的電流走線，一馬平川的鋪個地平面就解決問題了。對于客戶而言，這不僅降低了物料成本，也減少了生產過程中的復雜性，提高了生產效率。

產品特性^?

? 超高集成度的USB Type-A和USB Type-C雙端口快充控制器

? 符合USB Type-C 2.1和USB PD3.1標準

- 支持5V、9V、12V FPDO

- 支持2個可編程APDO

? 支持BC1.2 DCP和HVDCP快充協議

- BC1.2 DCP模式

- Apple 5V 2.4A模式

- QC2.0/3.0/QC3.0+ class A或class B

- AFC、FCP和SCP協議

- PE1.1+/2.0協議

? 支持單端口快充模式和多端口5V共享模式
